comparateur optique horizontal de mesure de la lentille 5X objective
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | L&D |
| Certification: | CE |
| Numéro de modèle: | Hoc400 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Paquet d'exportation de contreplaqué de vide et de fumigation |
| Conditions de paiement: | L/C, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50, 000PCS/Year |
|
Détail Infomation |
|||
| Exactitude de mesure: | µm (4+L/75) | Taille du ′ s de Tableau de fonctionnement: | 450*200mm |
|---|---|---|---|
| Axe des abscisses de voyage d'étape: | 250mm | Axe des y de voyage d'étape: | 100mm |
| Axe des z de voyage d'étape: | 150mm | Angle de braquage d'étape: | 15 degrés |
| Diamètre d'écran: | 400mm avec 4 clips vidéos | Ligne de référence: | Croix et réticule décalés |
| Surligner: | mesure de projecteur de profil 5X,Mesure de projecteur de profil Hoc400,comparateur légal de 40cm |
||
Description de produit

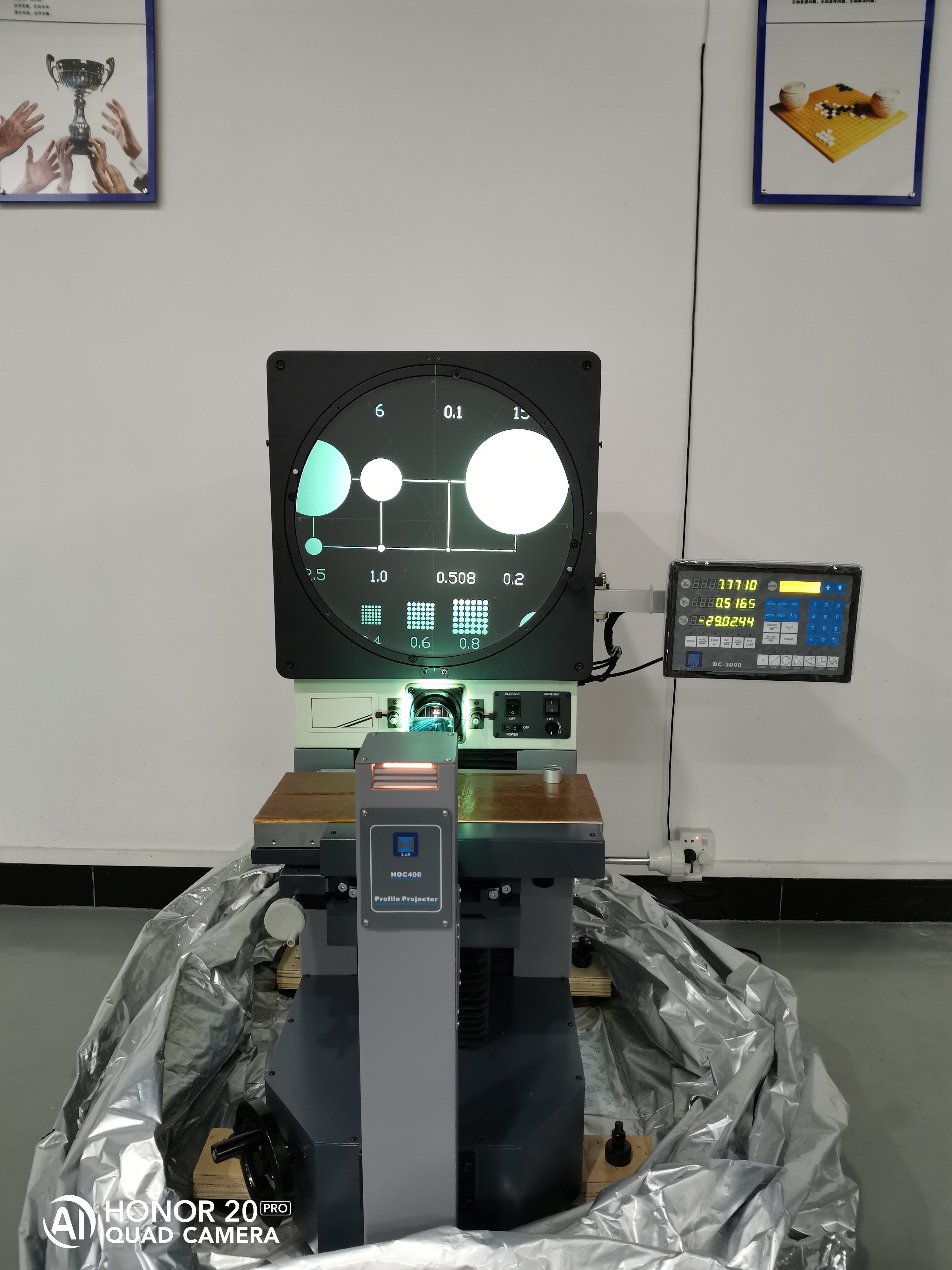

comparateur optique horizontal de mesure de la lentille 5X objective
Les séries optiques du comparateur HOC400 sont un système de mesure optique de non contact fiable et abordable de haute précision et d'efficacité. Ce dispositif optique de mesure est très utilisé au champ du mécanisme, le mètre, électronique, industrie du caoutchouc pour le contrôle de qualité.
Le comparateur optique HOC400 peut inspecter toutes sortes de surface et contour des vis. Cet appareil de mesure de preicisio est un système métrique et analytique efficace pour l'éducation, l'institut de recherche et le laboratoire.
Caractéristiques et avantage
la lentille de l'objectie 1.5X est fournie
écran de diamètre de 2.400mm avec le rapporteur digtial
3. Exactitude de rapport optique : 0,08% découpes, 0,12% surfaces.
4. Profil d'halogène et illumination de surface de fibre
5. Système de traitement de données multifonctionnel géométrique puissant
6. Mini imprimante d'Aviable, interrupteur à pied et d'autres accessoires
7. Étape d'angle d'hélice réglable : ± 15°
8. Résistant, construction en métal
9. Une plus grands gamme et de grande précision
Données techniques
| Article non. | HOC400 |
| La taille de table de fonctionnement (millimètres) | 450*200mm |
| Axe des abscisses de voyage d'étape | 250mm |
| Axe des y de voyage d'étape | 100mm (pour le foyer) |
| Axe des z de voyage d'étape | 150mm |
| Exactitude | µm (2.5+L/150) |
| Écran | Diamètre d'écran : clips vidéos 300mmwith 4 |
| Chaîne rotatoire d'écran : 0° -360° | |
| Résolution rotatoire d'angle : 1' ou 0.01° | |
| Lecture de Digital | Compteur DC-3000 de Metrolgoy avec la sortie RS232 |
| Illumination | Transmission et réflexion : lampe 24V/150w-halogen. |
| Puissance | AC110-120v, 200-240v, puissance 400W de total monophasé 50/60Hz |
| Refroidissement | Fans |
| G.W/N.W | 210KG/160KG |
| Dimension (L*W*H millimètres) | 1090*585*1010 (millimètre) |
Accessoire facultatif
| Logiciel de mesure | Détecteur de bord | Diagrammes (3 sortes) |
| Objectif de HOC400-20X | Objectif de HOC400-50X | Objectif de HOC400-100X |
| Support avec la bride | V-bloc avec la bride | Appui de centre de pivot |
| Mini-imprimante | Table rotatoire | Échelle de calibrage |
La livraison standard
| Lecture de Digital DC-3000 | Objectif de HOC400-5X | Bride d'écran |
| Interrupteur à pied | Cable électrique | Source lumineuse |
Le compteur puissant de métrologie fournit la solution géométrique rapide de calculs
L'écran de rapporteur a un diamètre utile de 400mm (16"), permettant à de grands objets d'être inspectés. La rotation d'écran peut être digitalement montrée avec une résolution de 1' ou de 0.01°.
Garantie :
Nous garantissons 18 mois de temps de garantie
Caractéristiques du compteur DC-3000 de métrologie
(1). Biais
(2). Conversion de MM/inch
(3). Conversion d'ABS/INC
(4). Mise à zéro
(5). calcul de 1/2
(6). conversion de 0° 90° 270° 360°
(7). Compensation linéaire
(8). Sortie RS232
(9). Mesure géométrique
