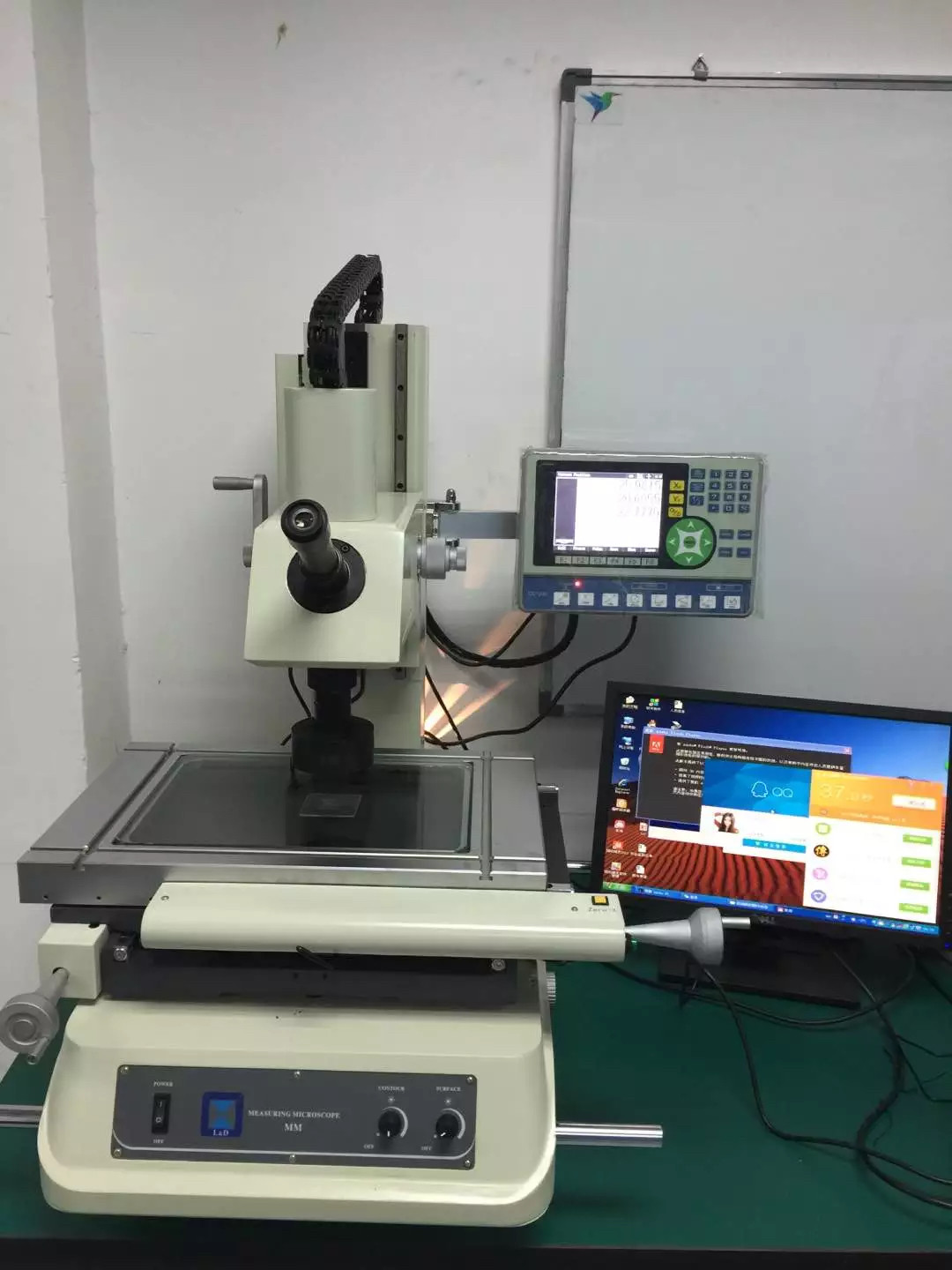

microscope de fabricant de l'outil 10X
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | L&D |
| Certification: | CE |
| Numéro de modèle: | MM-3020 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | paquet d'exportation standard |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | L/C, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50, 000PCS/Year |
|
Détail Infomation |
|||
| Rapport optique: | 10-100X | Genre de source lumineuse: | Lumière ordinaire |
|---|---|---|---|
| Utilisation: | Mesure | Tube optique: | Tube monoculaire ou binoculaire |
| Lentille d'oculaire: | 10X | Objectif: | 1X 3X 5X 10X |
| Illumination: | Lampe d'halogène | Voyage de X/Y: | 300*200mm |
| Voyage d'axe de Z: | 200mm | Origine: | Guangdong |
| Code de HS: | 9011200000 | Port: | Shenzhen, Chine |
| Surligner: | microscopes de fabricant de l'outil 10X,microscope de fabricant d'outil de 10X 100X,microscope de mesure de profondeur de 10X Benchtop |
||
Description de produit
microscope de fabricant de l'outil 10X
Le microscope de mesure d'image de Benchtop de laboratoire MM-3020 est un système de mesure photoélectrique de haute précision et d'efficacité. Il est principalement appliqué dans la 2D mesure, parfois dans 3D aussi bien avec la mesure d'oculaire. Les mesures de l'aspérité, de la taille, de la profondeur, des étapes, etc. Sont faits simplement par méthode de mesure relative. Le microscope de mesure de série de millimètre est fortement apprécié par des fabricants pour sa mesure et inspection précises des objets, tels que la carte PCB, les pièces de précision, les IC, les têtes magnétiques, les composants électroniques, etc.
Caractéristiques et avantage
- Les microscopes de mesure de série de millimètre ont beaucoup de fonctions telles que la collecte de données/montrant, déploiement d'image/magnifiant, entrée-sortie de données et ainsi de suite
- Équipé de la caméra CCD professionnelle de couleur d'inspection et du logiciel de mesure d'image augmente considérablement la représentation de mesure d'image, elle rendent l'opération de la détection de bord plus rapide et plus précise.
- Le système d'oculaire peut exécuter la bonne vue optique et l'illumination est beaucoup plus claire que la machine de mesure visuelle.
- Les microscopes de mesure de série de millimètre peuvent également se relier au PC par l'interface RS232 sur le dispositif de lecture numérique. Il peut entrée et sortie les données mesurées directement.
- Corps avec la haut-rigidité, pour réaliser un champ visuel pointu et clair et une exactitude stable au rapport optique total désiré
- Oculaires avec un champ visuel large pour réduire la fatigue d'oeil qui accompagne un long temps d'inspection
- Des deux côtés de la colonne, endroit que le mouvement manipule avec les poignées de grande taille pour le foyer et la mesure
- Construit commutateurs dans de X et d'axe des ordonnées Zéro-ensemble
- Disponible avec l'unité visuelle pour améliorer à un système de mesure visuel
Caractéristiques
| Modèle | MM-1510 | MM-2010 | MM-2515 | MM-3020 |
| Tube optique | Tube monoculaire (norme), tube binoculaire | |||
| Lentille d'oculaire | 10X | |||
| Objectif | 1X (facultatif), 3X (norme), 5X (facultatifs) | |||
| Illumination | Illumination reflétée : Illumination de Telecentric avec le diaphragme d'ouverture réglable, lampe de l'halogène 12V/50W Illumination transmise : Illumination de Koehler avec le diaphragme d'ouverture réglable, lampe de l'halogène 24V/20W |
|||
| La taille du Tableau en métal (millimètres) | 354 x 228 | 404 x 228 | 450*280 | 500*330 |
| La taille du Tableau en verre (millimètres) | 210 x 160 | 260 x 160 | 306*196 | 350*250 |
| Voyage de X/Y (millimètre) | 150 x 100 | 200 x 100 | 250*150 | 300*200 |
| Voyage d'axe de Z (millimètres) | 150 | 150 | 200 | 200 |
| Résolution de X/Y/Z-axis | 0,5 | 0,5 | 0,5 | 0,5 |
| Charge | 5kg | 10kg | 20kg | 20kg |
| Commutateur zéro | X et axes des ordonnées | |||
| Unité de mesure | Échelles linéaires intégrées | |||
| Lecture de Digital | Zéro-arrangement, commutation de résolution, fonction oblique, sortie de données par l'intermédiaire de RS-232C | |||
| Exactitude de mesure (à 20º C) | µ (3+L/75) m ; L : longueur de mesure (millimètres) | |||
| Alimentation d'énergie | 100-120V/220V-240V, 50/60Hz | |||
| Poids (kilogrammes) | 102 | 112 | 138 | 142 |
Accessoires standard
| Unité visuelle | MM-V |
| Unité de caméra CCD | Capteur d'image : 1/3" caméra CCD de couleur |
| Logiciel d'opération | 2D logiciel de mesure |
| Accessoire standard | Commutateur de pied |
