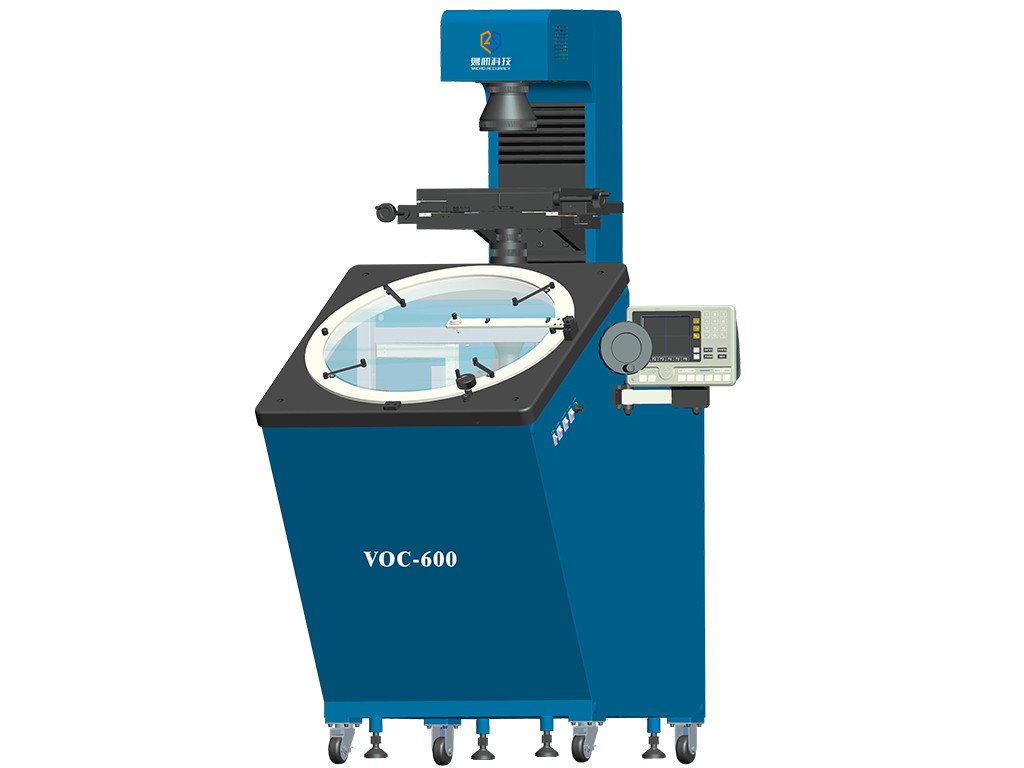

Comparateur optique d'écran de diamètre de Ф600mm pour inspecter la bande de scellage pour assurer la voiture
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | MICRO ACCURACY |
| Certification: | CE |
| Numéro de modèle: | VOC600 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Emballé en feuille de plastique en aluminium premièrement, et alors renforcé avec la caisse en bois |
| Délai de livraison: | 12 jours ouvrables |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 50, 000PCS/Year |
|
Détail Infomation |
|||
| Nom: | Projecteur de profil | Diamètre d'écran: | 600mm |
|---|---|---|---|
| Exactitude: | μm (2.5+L/100) | Résolution: | 0.5μm |
| Voyage: | 200mm*100mm | Lentille: | 5X, 10X, 20X, 50X, 100X |
| Tension: | 110V~220V | ||
| Surligner: | Mesure de projecteur de profil VOC600,Mesure de projecteur de profil d'halogène,instrument de mesure de la découpe 50X |
||
Description de produit
Comparateur optique d'écran de diamètre de Ф600mm pour inspecter la bande de scellage pour assurer la voiture
Utilisation
Le projecteur de profil plancher-debout de la série VOC600 est un instrument de mesure optique de non contact de précision qui intègre l'optique, la mécanique, l'électronique et les ordinateurs. le comparateur optique Plancher-debout VOC600 est spécifiquement conçu pour vérifier les contre-jours de téléphone portable, affichages à cristaux liquides, vitesses, joints des véhicules à moteur, et plus.
Caractéristiques et avantage
• L'illumination aérienne permet un grand, commodément placé écran de sorte que des images projetées puissent être facilement tracées ou comparées à un calibre
• Écran de rapporteur de lecture de Digital (mise à zéro y compris, commutateur d'ABS/INC) pour la mesure facile et sans erreur d'angle
• L'unité d'illumination extérieure oblique standard fournit des images claires et lumineuses, permettant l'inspection facile des objets non réflectifs tels que les pièces en plastique ou les matériaux imprimés
• Le détecteur optique facultatif de bord élimine l'erreur humaine qui peut être associée à l'alignement visuel, aux aux mesures rapides, précises et cohérentes de s'assurer, indépendamment de la compétence d'opérateur
• Le logiciel de mesure facultatif permet l'opération facile et commode
Données techniques
| Modèle | VOC600 | |||||
| Image de projection | Inversé | |||||
| Taille en verre d'étape (millimètres) | 270*170 | |||||
| Voyage d'axe des abscisses (millimètres) | 200 | |||||
| Voyage d'axe des ordonnées (millimètres) | 100 | |||||
| Voyage d'axe de Z (millimètres) | 50 (pour le foyer) | |||||
| Résolution (μm) | 0,5 | |||||
| Unité de mesure | Échelle linéaire | |||||
| Exactitude de mesure (μm) | 2.5+L/100, longueur de L=measuring (millimètres) | |||||
| Écran de projection | taille (millimètres) | Ф615, gravé avec des réticules | ||||
| angle de rotation | 0~360° | |||||
| résolution de rotation | 1' ou 0.01° | |||||
| Illumination | réfléchi | Lampe de l'halogène 24V/150W | ||||
| découpe | Lampe de l'halogène 24V/150W | |||||
| Lentille objective | rapport optique | 5X | 10X | 20X | 50X | 100X |
| objet de la vue (millimètres) | Ф120 | Ф60 | Ф30 | Ф12 | Ф6 | |
| distance de fonctionnement (millimètres) | 242,8 | 143,2 | 85,5 | 92 | 48,5 | |
| taille de mesure maximale (millimètres) | 50 | 50 | 50 | 50 | 48 | |
| Refroidissement | Ventilateurs intégrés | |||||
| Alimentation d'énergie | AC100~240V 50/60Hz | |||||
