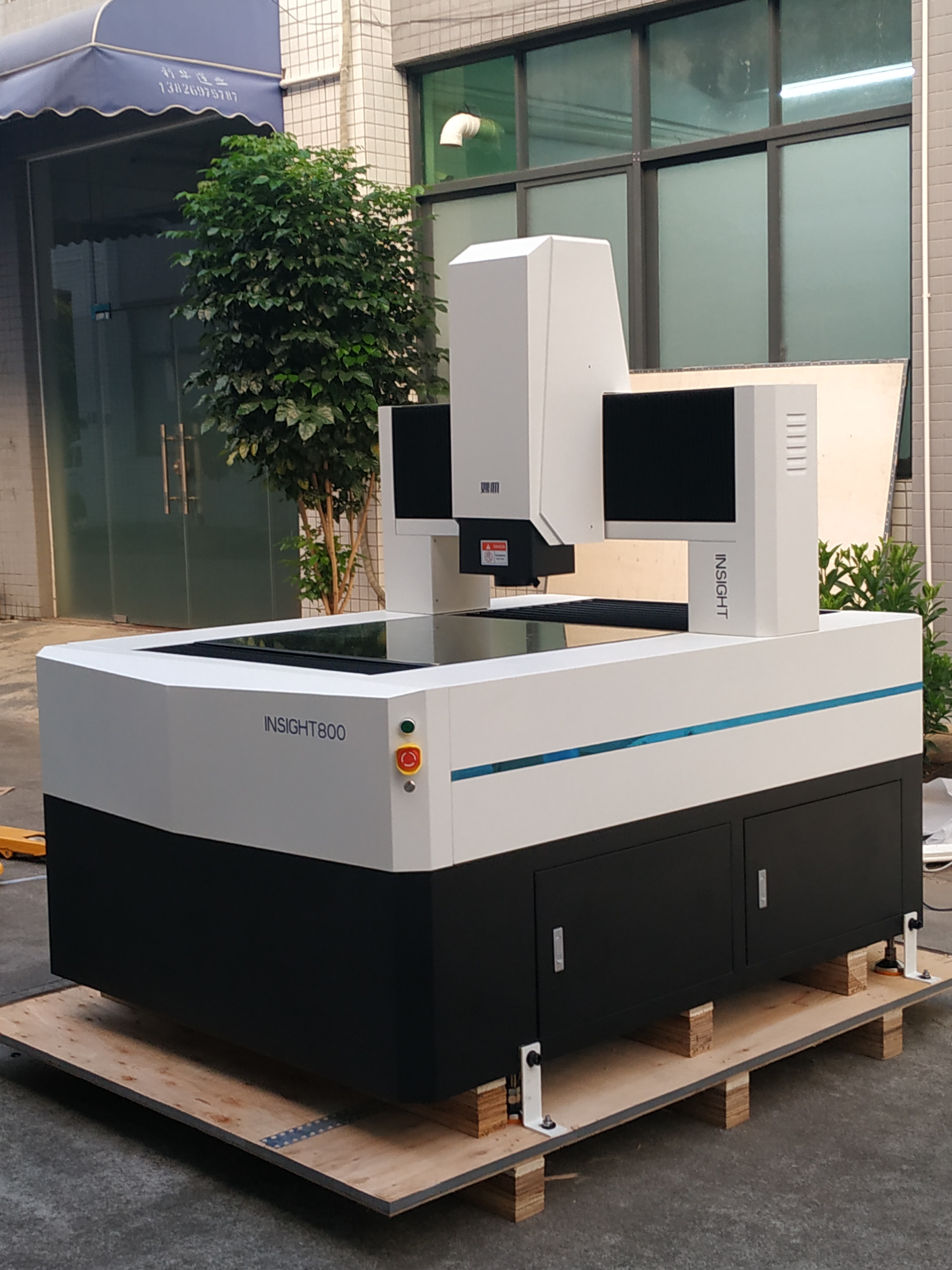

Plancher tenant la grande machine de mesure de vidéo de la commande numérique par ordinateur 3D de voyage
Détails sur le produit:
Lieu d'origine: | LA CHINE |
Nom de marque: | MICRO ACCURACY |
Certification: | CE |
Numéro de modèle: | INSIGHT800P |
Conditions de paiement et expédition:
Quantité de commande min: | 1 morceau |
---|---|
Prix: | negotiation |
Détails d'emballage: | Vide et paquet libre de contreplaqué de fumigation |
Délai de livraison: | 14 JOURS DE WORKNG |
Conditions de paiement: | L/C, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 50, 000PCS/Year |
Détail Infomation |
|||
Axe des abscisses de voyage d'étape: | 800mm | Axe des y de voyage d'étape: | 600mm |
---|---|---|---|
Axe des z de voyage d'étape: | 200mm (foyer) | Mécanisme d'alimentation: | Commande numérique par ordinateur |
Résolution: | 0.5µm | Exactitude de mesure: | µm (2.5+L/200) |
Répétabilité: | 0,002 millimètres | Charge: | 50 kg |
Origine: | Dongguan, Chine | Code de HS: | 9031809090 |
Port: | Shenzhen, Chine | ||
Surligner: | Machine de mesure de coordonnée de la commande numérique par ordinateur CMM,machine de mesure de la coordonnée CMM de 200mm,machine de mesure de commande numérique par ordinateur de Benchtop |
Description de produit
Plancher tenant la grande machine de mesure de vidéo de la commande numérique par ordinateur 3D de voyage
La machine de mesure à trois dimensions de multicapteur de benchtop de commande numérique par ordinateur est des solutions de mesure de haute précision pour de grandes pièces. Accomplissez le logiciel de métrologie, zoom programmable, contrôle de mouvement servo, les pièces de mesure de machine de vision jusqu'à 2 mètres.
La machine de mesure du multicapteur 3D de benchtop de commande numérique par ordinateur est le modèle idéal pour un plus grand affichage à cristaux liquides, une LED, une carte PCB, un film et une grande inspection de produits en verre. Le travail avec le logiciel et l'Automatique-lentille professionnels de métrologie de commande numérique par ordinateur satisfait de diverses mesures de tailles.
Le multicapteur de benchtop de commande numérique par ordinateur la machine de mesure qu'à trois dimensions sont également très utilisée avec des multiples de plus petites pièces a niché dans un montage.
Caractéristique et avantage
1. la base de maître de table de granit de catégorie DIN 000 garantit la force, l'exactitude et la stabilité
2. la grille auto-adhésive en métal de l'Allemagne HEIDENHAIN de résolution de 0.0005mm sur X et l'axe des ordonnées assurent l'exactitude et la longue durée
3. Automatique-lentille de la haute précision 0.7X-4.5X comme la norme satisfait de diverses mesures de tailles sans recalibrage
4. caméra industrielle de l'Allemagne Gigabit Ethernet
5. la source programmable de source lumineuse extérieure et de parallèle de découpe est employée pour augmenter la représentation de l'illumination.
6. contrôle de moteur servo rapide
7. mesures rapides et précises de Z avec la vision
8. le logiciel puissant de métrologie est simple pour employer, combinaison avec la manette, le clavier numérique et la souris
9. Les systèmes de vision sont Sonde-prêts (option), y compris la sonde de contact BRITANNIQUE de RENISHAW et la sonde de laser de CCD du Japon Keyence, ainsi peuvent mesurer la taille, la profondeur, la boule et d'autres données 3D avec la haute précision
Données techniques
Article non. | INSIGHT500P | INSIGHT800P |
La taille de table de fonctionnement | 570mm*470mm | 851*651mm |
Axe des abscisses de voyage d'étape | 500mm | 800mm |
Axe des y de voyage d'étape | 400mm | 600mm |
Axe des z de voyage d'étape | 200mm (foyer) | |
Mécanisme d'alimentation | Commande numérique par ordinateur | |
Résolution | 0.5µm | |
Exactitude de mesure | µm (2.5+L/200) | |
Répétabilité | 0,002 millimètres | |
Charge | 50kg | |
Système visuel |
Caméra CCD : Caméra industrielle de Gigabit Ethernet Zoom : Zoom 0.7X-4.5X automatique |
|
Illumination |
Illumination de découpe : Lampe de LED Illumination extérieure : Lumière programmable d'anneau de LED |
|
Puissance | AC110/220V, puissance 400W de total monophasé 50/60Hz | |
Environnement | (°C de 20 ± 2) ; 55% | 65% |
