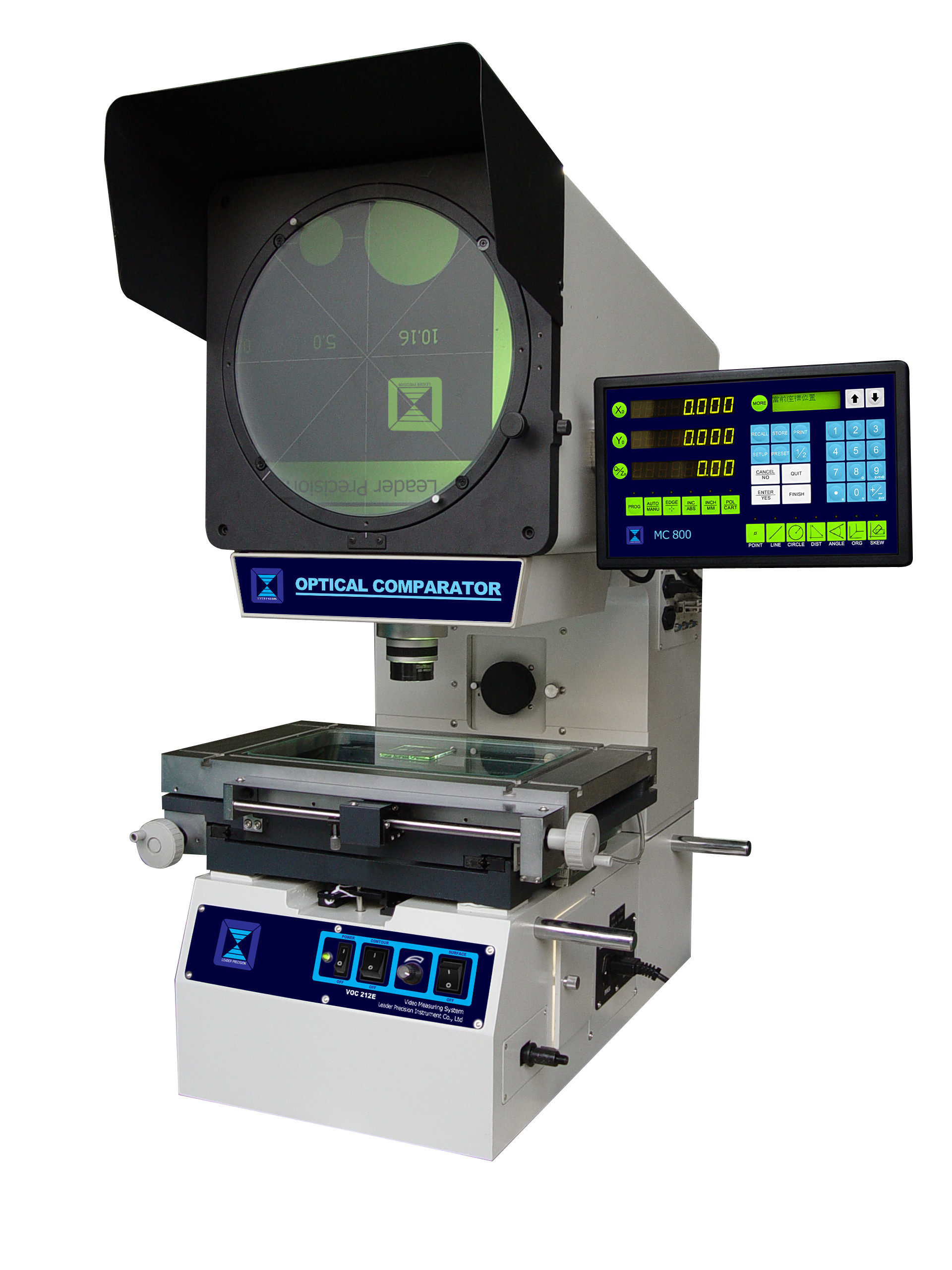

20X Profile Projector Measurement
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | L&D |
| Certification: | CE |
| Numéro de modèle: | VOE-2515 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | paquet d'exportation standard |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 50, 000PCS/Year |
|
Détail Infomation |
|||
| Modèle non.: | VOE-2515 | Nom: | Comparateur optique de projecteur de profil |
|---|---|---|---|
| Taille de table en métal: | 450*280mm | Taille en verre de table: | 306*196mm |
| Axe de x/y de voyage d'étape: | 250*150*100mm | Résolution: | 0.5micron |
| Unité de mesure: | Échelle linéaire intégrée | Exactitude de mesure: | micron 2.5+L/150 |
| Diamètre d'écran: | 312mm avec 4 clips vidéos | Lecture de Digital: | DC-3000 |
| Marque déposée: | L&D | Paquet de transport: | Vide et paquet libre d'exportation de contreplaqué de fumigation |
| Spécifications: | GV | Origine: | Dongguan |
| Code de HS: | 903149100 | Port: | Shenzhen, Chine |
| Surligner: | 20X Profile Projector Measurement,Comparison Profile Projector Measurement,Benchtop optical measuring machine |
||
Description de produit
20X Profile Projector Measurement
Utilisation :
Le comparateur optique vertical de Benchtop de série de VOE sont système de mesure de non contact fiable et abordable avec la haute précision et l'efficacité. Le comparateur optique vertical de Benchtop de série de VOE a apprécié la bonne réputation sur le marché en raison de sa conception et stabilité. Ceci optique inspectent le dispositif est une solution parfaite de métrologie à la mesure de découpe et de surface. Cette machine de mesure de série est une nécessaire pour le contrôle de qualité
Le dispositif optique de mesure de série de VOE est très utilisé dans des laboratoires de calibrage ou sur l'atelier.
Le comparateur optique de série de VOE peut inspecter toutes sortes de surface et contour des objets compliqués, tels que la came, le filet de vis, la vitesse, le coupeur de fraisage, l'outil, les matrices, les composants de presse et ainsi de suite, ce banc le dispositif optique que supérieur de mesure est un système métrique et analytique efficace pour l'éducation, l'institut de recherche et le laboratoire.
Caractéristique :
Plein érigez : Ne pas être affecté par à l'envers et division dans à gauche et à droite
Haute précision : le μ (2.5+L/150) M est comparable à l'exactitude des produits semblables étrangers
Grand voyage : Le voyage maximum peut atteindre 250*150*100 (pour le foyer)
Grande charge : La conception de table de haute précision peut avoir les moyens la charge de 45 kilogrammes sans affecter la représentation de mesure.
Haute résolution : bulit de 0,5 microns dans l'échelle linéaire
Données techniques :
| Inverse | VOE-1510O | VOE-2010O | VOE-2515O | |||||||||
| Droit | VOE-1510 | VOE-2010 | VOE-2515 | |||||||||
| La taille de la table en métal (millimètres) | 357*228 | 404*228 | 450*280 | |||||||||
| La taille de la table en verre (millimètres) | 210*160 | 260*160 | 306*196 | |||||||||
| Axe des abscisses de voyage d'étape | 150mm | 200mm | 250mm | |||||||||
| Axe des y de voyage d'étape | 100mm | 100mm | 150mm | |||||||||
| Axe des z de voyage d'étape | 100mm (pour le foyer) | 100mm (pour le foyer) | 100mm (pour le foyer) | |||||||||
| Résolution | 0.5µm | 0.5µm | 0.5µm | |||||||||
| Unité de mesure | Échelles linéaires intégrées | Échelles linéaires intégrées | Échelles linéaires intégrées | |||||||||
| Exactitude de mesure | µm du ≤± (2.5+L/150) | µm du ≤± (2.5+L/150) | µm du ≤± (2.5+L/150) | |||||||||
| Écran | Diamètre d'écran : clips vidéos de ¢ 312mmwith 4 | |||||||||||
| Matériel d'écran : verre dépoli fin | ||||||||||||
| Ligne de référence : Croix et réticule décalés | ||||||||||||
| Chaîne rotatoire d'écran : 0°~360° | ||||||||||||
| Résolution rotatoire d'angle : 1' ou 0.01° | ||||||||||||
| Lecture de Digital | DC-3000 mesurant contre avec la sortie RS232 | |||||||||||
| Illumination | Illumination de découpe : Ampoule d'halogène 24V/150W Illumination reflétée : Ampoule d'halogène 24V/150W Filtrez (option) pour l'illumination de découpe |
|||||||||||
| Puissance | AC110/220V, monophasé 50/60Hz, puissance totale 400W | |||||||||||
| Refroidissement | Ventilateurs intégrés | |||||||||||
| G.W/N.W | 210/160KG | 215/165KG | 230/180KG | |||||||||
| Dimension (L*W*H) | 780*780*1120 (millimètre) | 780*780*1120 (millimètre) | 780*810*1120 (millimètre) | |||||||||
| Données techniques de lentille objective : | ||||||||||||
| Lentille objective | Rapport optique | 10X | 20X | 50X | 100X | |||||||
| Diamètre de champ de vue | ¢ 30 | ¢ 15 | ¢ 6 | ¢ 3 | ||||||||
| Distance de fonctionnement (millimètres) | 77,7 | 44,3 | 38,4 | 25,3 | ||||||||
| Taille de Max. Workpiece | 90mm | 90mm | 90mm | 90mm | ||||||||
| La livraison standard : | ||||||||||||
| Lecture de Digital DC-3000 | Objectif de VOE-10X | Bride d'écran | ||||||||||
| Interrupteur à pied | Cable électrique | Source lumineuse | ||||||||||
| La livraison facultative : | ||||||||||||
| Logiciel de mesure | Détecteur de bord | Diagrammes de recouvrement (3 sortes) | ||||||||||
| Lentille objective de VOE-20X | Lentille objective de VOE-50X | Lentille objective de VOE-100X | ||||||||||
| Support avec la bride | V bloc avec la bride | Pivot CenterSupport | ||||||||||
| Mini-imprimante | Table rotatoire | Échelle de calibrage | ||||||||||
