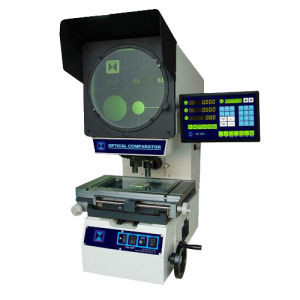

comparateur optique de Multi-lentille pour des 2-D tailles de mesure de connecteur, ressort, moule
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | L&D |
| Certification: | CE |
| Numéro de modèle: | VOM-2515 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Vide et exportation libre de contreplaqué de fumigation |
| Conditions de paiement: | L/C, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50, 000PCS/Year |
|
Détail Infomation |
|||
| Modèle non.: | VOM-2515 | Taille du ′ s de Tableau en métal: | 340*152mm |
|---|---|---|---|
| Taille en verre de table: | 196*96mm | Axe des abscisses de voyage d'étape: | 250mm |
| Axe des y de voyage d'étape: | 150mm | Axe des z de voyage d'étape: | 90mm (pour le foyer) |
| Résolution: | 0.5micron | Unité de mesure: | Échelle linéaire intégrée |
| Exactitude: | µm (2.5+L/150) | Diamètre d'écran: | 312mm avec 4 clips vidéos |
| Origine: | Dongguan | Code de HS: | 903149100 |
| Port: | Shenzhen, Chine | ||
| Surligner: | machine de projecteur de profil de 152mm,mesure de projecteur de profil de 340mm,Machine de projecteur de profil de Multilens |
||
Description de produit
comparateur optique de Multi-lentille pour des 2-D tailles de mesure de connecteur, ressort, moule
Le projecteur vertical de mesure et de profil de Benchtop de série de VOM sont système de mesure de non contact fiable et abordable avec la haute précision et l'efficacité. Ce projecteur vertical de mesure et de profil de Benchtop de série a apprécié la bonne réputation sur le marché en raison de sa conception et stabilité. Ceci optique inspectent le dispositif est une solution parfaite de métrologie à la mesure de découpe et de surface. Le projecteur vertical de mesure et de profil de Benchtop de série de VOM est très utilisé dans des laboratoires de calibrage ou sur l'atelier.
Le projecteur vertical de mesure et de profil de Benchtop de série de VOM peut inspecter toutes sortes de surface et contour des objets compliqués, tels que la came, le filet de vis, la vitesse, le coupeur de fraisage, l'outil, les matrices, les composants de presse et ainsi de suite, ce banc le dispositif optique que supérieur de mesure est un système métrique et analytique efficace pour l'éducation, l'institut de recherche et le laboratoire.
Caractéristiques et avantages
1. Une tourelle de support de trois-lentille inclut une lentille 10X comme norme, trois types de lentille (20X, 50X, 100X) sont disponible. En travaillant dans différents rapports optiques, les utilisateurs peuvent tourner la lentille, au lieu de la lentille changeante individuellement.
2. Ce projecteur de profil de série est avec l'image droite
3. charge de 40 kilogrammes sans affecter la représentation de mesure
Données techniques
| Droit | VOM-1510 | VOM-2010 | VOM-2515 |
| La taille de la table en métal (millimètres) | 356*228 | 404*228 | 450*280 |
| La taille de la table en verre (millimètres) | 210*160 | 260*160 | 306*196 |
| Axe des abscisses de voyage d'étape | 150mm | 200mm | 250mm |
| Axe des y de voyage d'étape | 100mm | 100mm | 150mm |
| Axe des z de voyage d'étape | 100mm (pour le foyer) | 100mm (pour le foyer) | 100mm (pour le foyer) |
| Résolution | 0.5µm | 0.5µm | 0.5µm |
| Unité de mesure | Échelles linéaires intégrées | Échelles linéaires intégrées | Échelles linéaires intégrées |
| Exactitude | µm (3+L/100) | 3 µm (+L/100) | µm (3+L/100) |
| Écran | Diamètre d'écran : clips vidéos de ¢312mmwith 4 | ||
| Matériel d'écran : verre dépoli fin | |||
| Ligne de référence : Croix et réticule décalés | |||
| Chaîne rotatoire d'écran : 0°~360° | |||
| Résolution rotatoire d'angle : 1' ou 0.01° | |||
| Lecture de Digital | Compteur DC-3000 avec la sortie RS-232 | ||
| Illumination | Illumination de découpe : Ampoule d'halogène 24V/150W Illumination extérieure : Ampoule d'halogène 24V/150W |
||
| Puissance | AC100-120V, 200-240V, puissance 400W de total monophasé 50/60Hz | ||
| Refroidissement | Ventilateurs intégrés | ||
| G.W/N.W | 220/170KG | 225/175KG | 230/180KG |
| Dimension (L*W*H) | 780*810*1100 (millimètre) | 780*810*1100 (millimètre) | 780*810*1100 (millimètre) |
Données techniques de lentille objective
| Lentille objective | Rapport optique | 10X | 20X | 50X | 100X | |
| Diamètre de champ de vue | ¢30 | ¢15 | ¢6 | ¢3 | ||
| Distance de fonctionnement (millimètres) | 77,7 | 44,3 | 38,4 | 25,3 | ||
| Taille de morceau de Max. Work | 90mm | 90mm | 90mm | 90mm |
La livraison standard
| Lecture de Digital DC-3000 | Objectif de VOM-10X | Bride d'écran | |
| Interrupteur à pied | Cable électrique | Source lumineuse |
La livraison facultative
| 2D logiciel de mesure | Détecteur optique de bord | Diagrammes de recouvrement (3 sortes) | |
| Lentille objective de VOM-20X | Lentille objective de VOM-50X | Lentille objective de VOM-100X | |
| Support avec la bride | V bloc avec la bride | Pivot-Centre-appui | |
| Table rotatoire | Échelle de calibrage |
